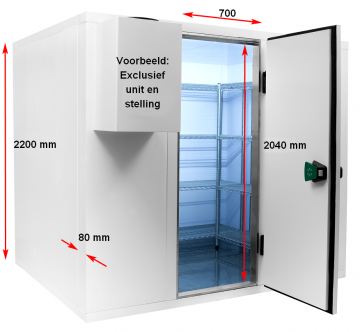

Hoge koelcel 80 mm wanden
Hoge koelcel 80 mm wanden
Bouwpakket, zie onderstaande video voor meer informatie en de onderstaande gebruiksaanwijzing.
Worden exclusief de koel unit geleverd.
Die dient u los te bestellen,
U kan kiezen uit. wandunit, dakunit en split unit.
De gewenste temperatuur, maximale omgevingstemperatuur in de zomer en de grote van de cel M³ bepalen welke unit u moet gebruiken.
De berekening daarvan vind u bij de diverse units.
| Artikelnummer: | Afmeting buitenzijde: L x B x H mm |
Afmeting binnenzijde: L x B x H mm |
Inhoud M³: |
Breedte deur: mm |
Wand dikte: mm |
Gewicht: kg |
| G489.1010 | 1500 x 1500 x 2200 | 1340 x 1340 x 2040 | 3.1 | 700 | 80 | 288 |
| G489.1015 | 1500 x 1800 x 2200 | 1340 x 1640 x 2040 | 3.9 | 700 | 80 | 306 |
| G489.1020 | 1500 x 2100 x 2200 | 1340 x 1940 x 2040 | 4.6 | 700 | 80 | 342 |
| G489.1035 | 1800 x 1800 x 2200 | 1640 x 1640 x 2040 | 4.8 | 700 | 80 | 336 |
| G489.1040 | 1800 x 2100 x 2200 | 1640 x 1940 x 2040 | 5.7 | 700 | 80 | 378 |
| G489.1045 | 1800 x 2400 x 2200 | 1640 x 2240 x 2040 | 6.6 | 700 | 80 | 422 |
| G489.1065 | 2100 x 2100 x 2200 | 1940 x 1940 x 2040 | 6.8 | 700 | 80 | 336 |
| G489.1070 | 2100 x 2400 x 2200 | 1940 x 2240 x 2040 | 7.9 | 700 | 80 | 378 |
| G489.1075 | 2100 x 2700 x 2200 | 1940 x 2540 x 2040 | 9 | 700 | 80 | 422 |
| G489.1080 | 2100 x 3000 x 2200 | 1940 x 2840 x 2040 | 10.1 | 700 | 80 | 492 |
| G489.1090 | 2400 x 2100 x 2200 | 2240 x 1940 x 2040 | 7.9 | 700 | 80 | 480 |
| G489.1095 | 2400 x 2400 x 2200 | 2240 x 2240 x 2040 | 9.7 | 700 | 80 | 547 |
| G489.1100 | 2400 x 2700 x 2200 | 2240 x 2540 x 2040 | 10.4 | 700 | 80 | 740 |
| G489.1105 | 2400 x 3000 x 2200 | 2240 x 2840 x 2040 | 11.7 | 700 | 80 | 750 |
| G489.1110 | 2700 x 1500 x 2200 | 2540 x 1340 x 2040 | 6.1 | 700 | 80 | 822 |
| G489.1115 | 2700 x 2100 x 2200 | 2540 x 1940 x 2040 | 9 | 700 | 80 | 856 |
| G489.1120 | 2700 x 2400 x 2200 | 2540 x 2240 x 2040 | 10.4 | 700 | 80 | 948 |
| G489.2135 | 2700 x 3000 x 2200 | 2540 x 2840 x 2040 | 13.3 | 700 | 80 | 1043 |
De cel bestaat uit de volgende onderdelen:
Panelen, hoekpanelen, vloer, dakpanelen
Deur en deurlijst:
Montage set:
PVC profiel:
BELANGRIJKE WAARSCHUWING:
Zorg ervoor dat de grond helemaal recht is voor u de koelcel monteert.
Volgorde voor het plaatsen van vloer wanden en dak.
Na de volledige montage van de koelcel, sluit de deurschakelaar op de muren als volgt aan. Gebruik de schroeven om de verbinding tussen de deurschakelaar en de muur te maken.
